如何设置交换机VLAN，什么是IP-VLAN绑定

系统工作原理与要求

DCIM 系统支持一键修改交换机端口 VLAN，VLAN IP 绑定等功能，VLAN 设置能为服务器快速分配同一区段的 IP 地址，在安装系统时，DHCP 若是通过跨 VLAN 传递，还可使用临时 VLAN 功能。

修改交换机 VLAN 需满足：

  1. 添加交换机设备。详细请查看：>>如何添加交换机

  2. 交换机必须可控，若连接失败请检查：>> 交换机连接失败

交换机 VLAN 设置

交换机可用 VLAN

在【设备管理】-【交换路由】进入到交换机的内页，点击编辑，在可用 VLAN 添加 VLAN，添加多个 VLAN 时需要使用英文逗号分隔。

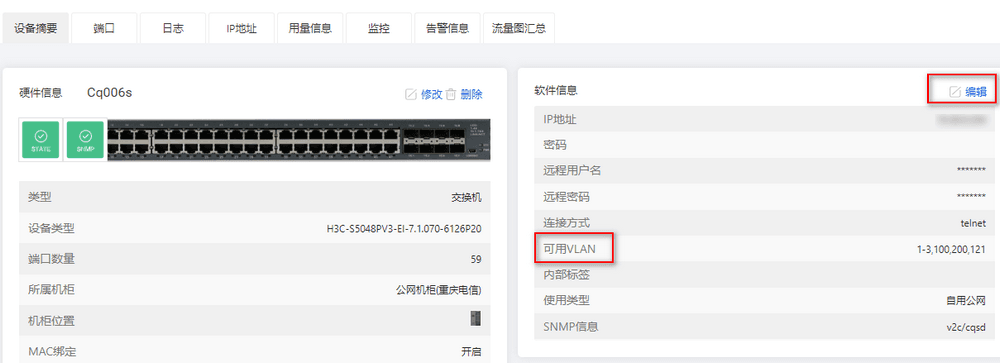

在【设备管理】-【交换路由】进入到交换机的内页，点击编辑界面截图

修改交换机端口 VLAN

可用 VLAN 设置完成后，即可在【交换路由】-【端口】栏中修改交换机端口 VLAN。

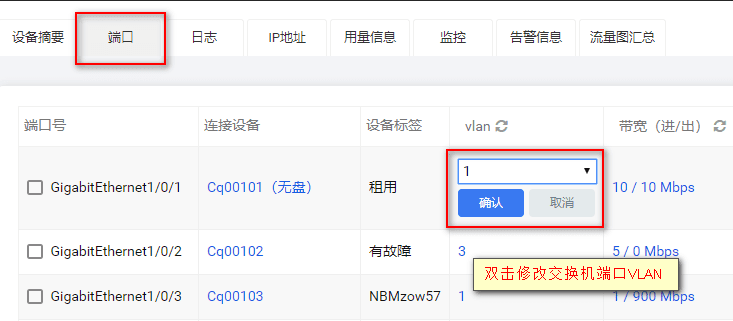

可用 VLAN 设置完成后界面截图

IP-VLAN 绑定

在服务器分配 IP时，会根据服务器连接交换机端口 VLAN，从与该 VLAN 一致并启用 IP-VLAN 绑定的 IP 段中查到空闲 IP进行快速分配。

注：1.服务器正常连接交换机端口

  1. 该交换机端口 VLAN、ipvlan 需设定成功且一致

  2. IP-VLAN 绑定按钮开启

  3. 在【IP 资源管理】-【IP 地址管理】-【右上角点击 IP 段添加】 进行 VLAN 设置。

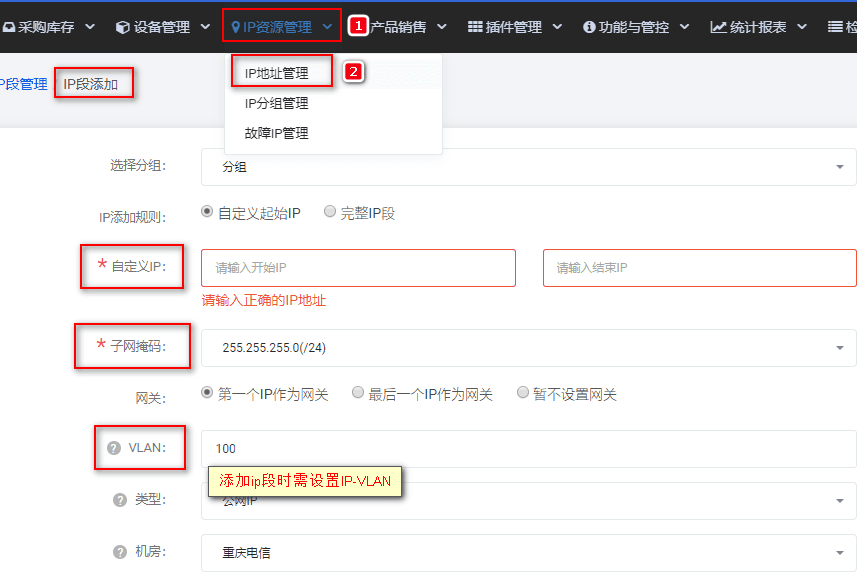

①在【ip 资源管理】-【ip 地址管理】-【右相关操作界面截图

  1. 启用 IP-VLAN 绑定

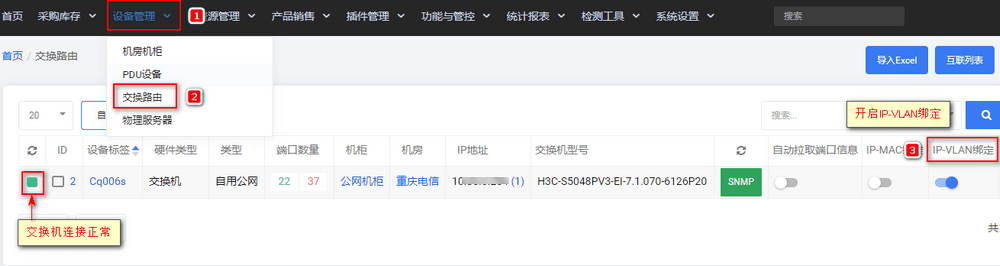

②启用启用 IP-VLAN 绑定界面截图

  1. 则在服务器内页或 WHMCS 自动开通时，即可分配与交换机 VLAN 一致的 IP

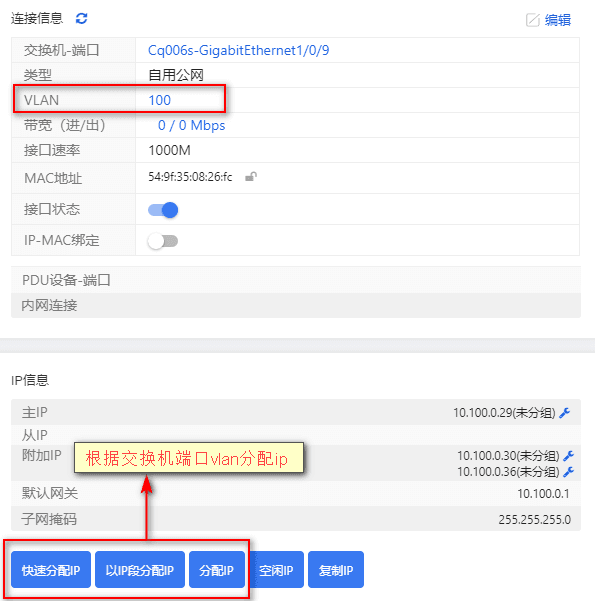

③则在服务器内页或 whmcs 自动开通时界面截图
