3.6.1 流量图相关设置 cvs/单位设置

本文整理智简魔方 DCIM 系统中“3.6.1 流量图相关设置 cvs/单位设置”相关的配置、操作或问题处理内容，供管理员和运维人员按原文步骤查阅与执行。

一、系统工作原理和要求

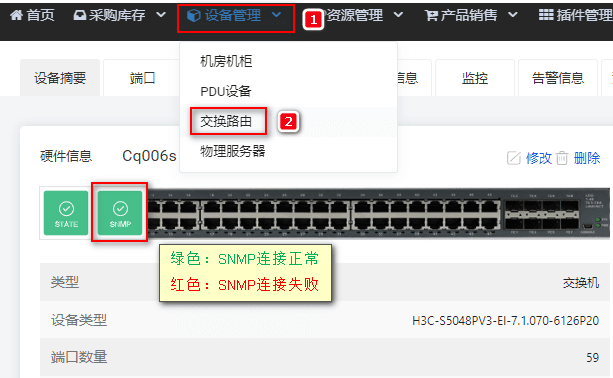

系统内置流量图功能，无需部署 mrtg 或 zabbix 等流量图软件，即可实现流量图和每日用量统计，流量图还可导出为 csv 数据及单位换算选项，以适应不同的客户场景。DCIM 系统流量图是通过交换机 SNMP 获取，因此确保交换机 SNMP 在系统中能正常连接。

二、使用前的设置

①添加交换机设备。详细请查看：\ >>如何添加交换机

②snmp拉取成功。详细请查看：>> 如何填写SNMP信息

三、查看流量图和用量图

①查看流量图及 95 数据

实时监控交换机各端口的进出口带宽规模和网速，并对每个端口分别统计流量以及帐户流量消耗信息。

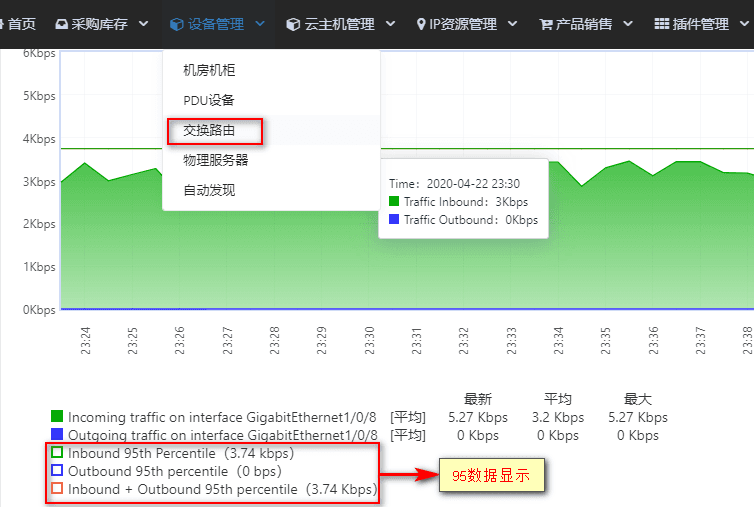

【设备管理】-【物理服务器/交换机】-点击交换机标签，进入设备摘要，下拉页面即可看到流量图及 95 信息。

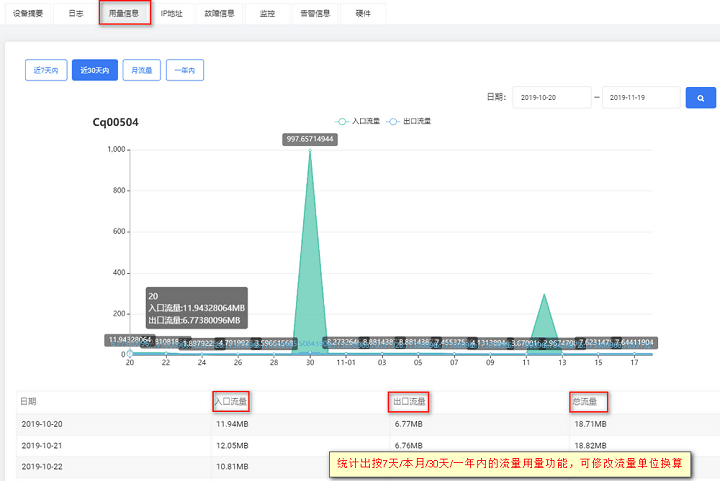

②查看用量图

在交换机页面中点击用量信息 ，统计出交换机出入口流量计总流量使用情况。

注：如交换机 snmp 连接异常，则无法获取数据

四、交换机服务器端口实时流量图

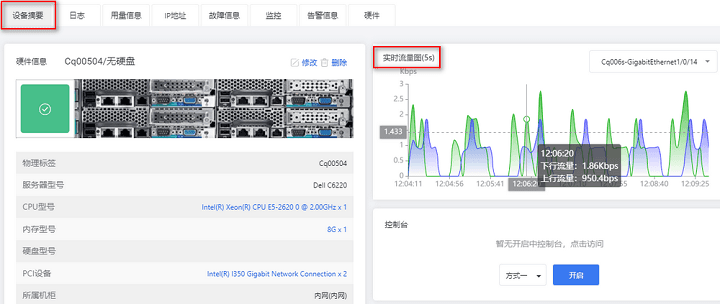

【设备管理】 -【物理服务器】-点击交换机名称进入服务器摘要图，点击查看流量图。

五、其他设置

①95 计费和进出方向设置

实现对端口、机柜租用、服务器租用/托管的流量 95th 计费能力，包含进方向、出方向、进出双向三种类型的自由计费组合。

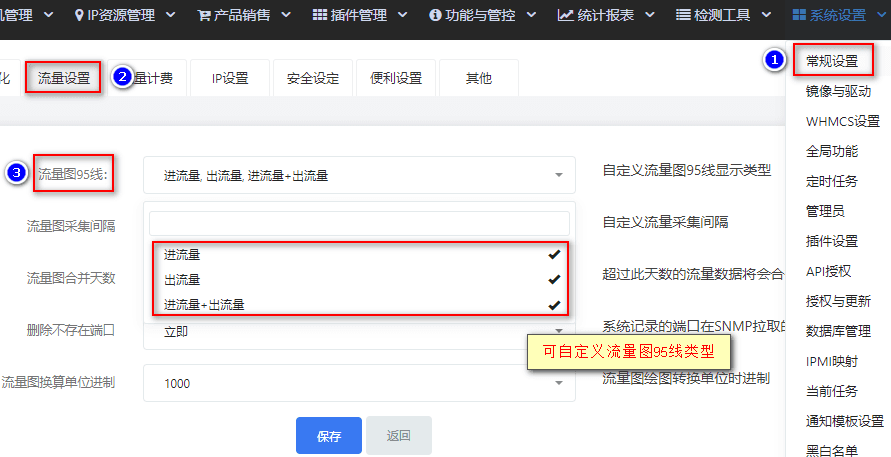

【系统设置】栏选择【常规设置】-【流量设置】，在【流量图 95 线】中选择 3 种设置。

② csv 数据下载

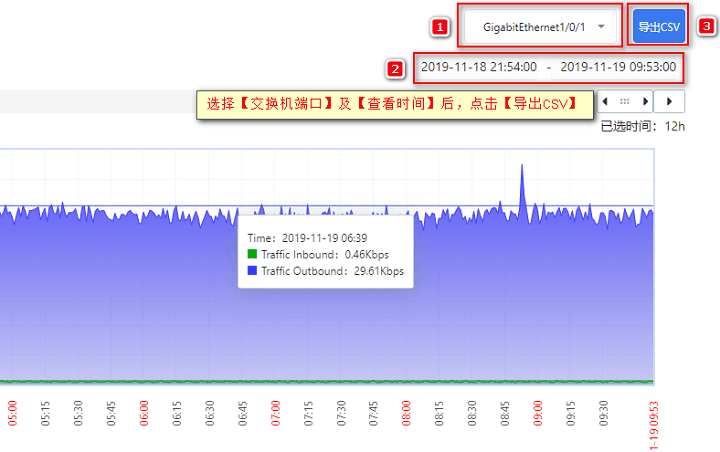

选择【交换机端口】和【查看时间】后，点击【导出 CSV】后，会下载一个 excel 表格文件。

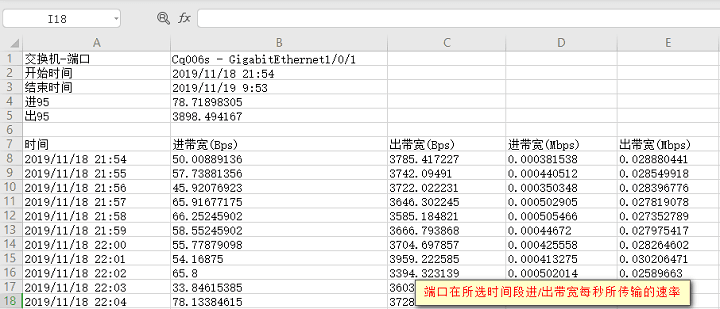

打开 excel 表格，即可清晰看到交换机端口在所选时间段中进/出带宽每秒所传输的速率，如下图。

③设置流量频率

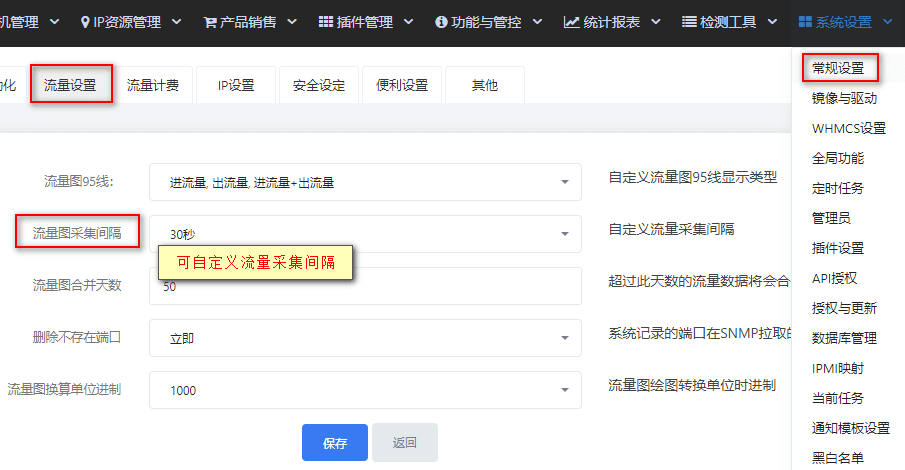

【系统设置】栏选择【常规设置】，在【流量采集间隔】中选择频率。

④流量图进制换算

可根据需求，选择流量图单位换算，进制分别是 1000/1024。

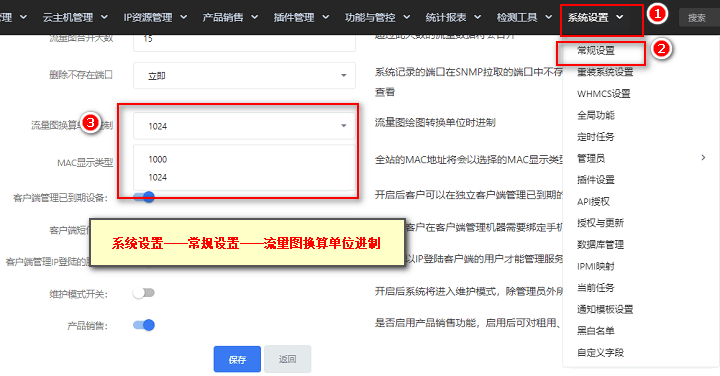

【系统设置】栏选择【常规设置】，在【流量图换算单位进制】中选择单位进制。

六、其他问题

①流量图数据会存储多久？

• 流量数据理论上永久存在被控设备上，请确保硬盘正常工作。

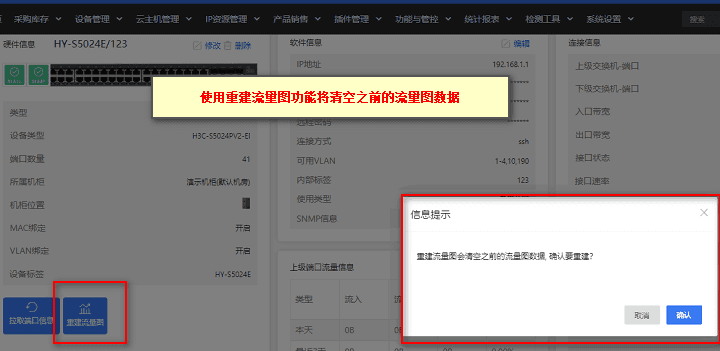

• 若使用交换机重建流量图功能，则会清空之前的流量数据，请谨慎操作。

②流量图为什么出现了断点的情况？

• 网络状况异常

• 被控硬盘性能不足

③我的交换机为什么 snmp 连接失败?

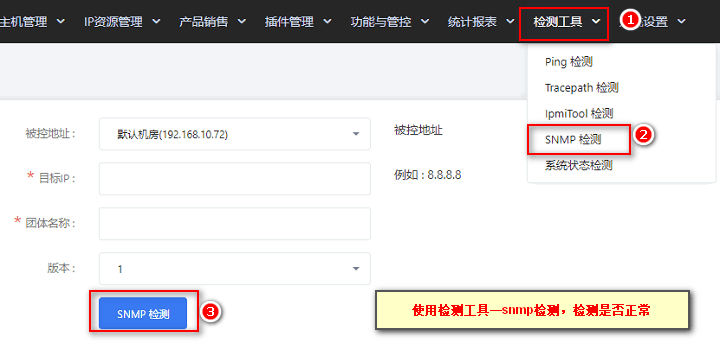

请确保交换机 snmp 信息填写正确，可前往【检测工具】-【SNMP 检测】进行检测。
