交换路由

Excel 批量导入交换机

手动添加设备

硬件信息

软件信息

连接信息

计费统计

标签页

Excel 批量导入交换机

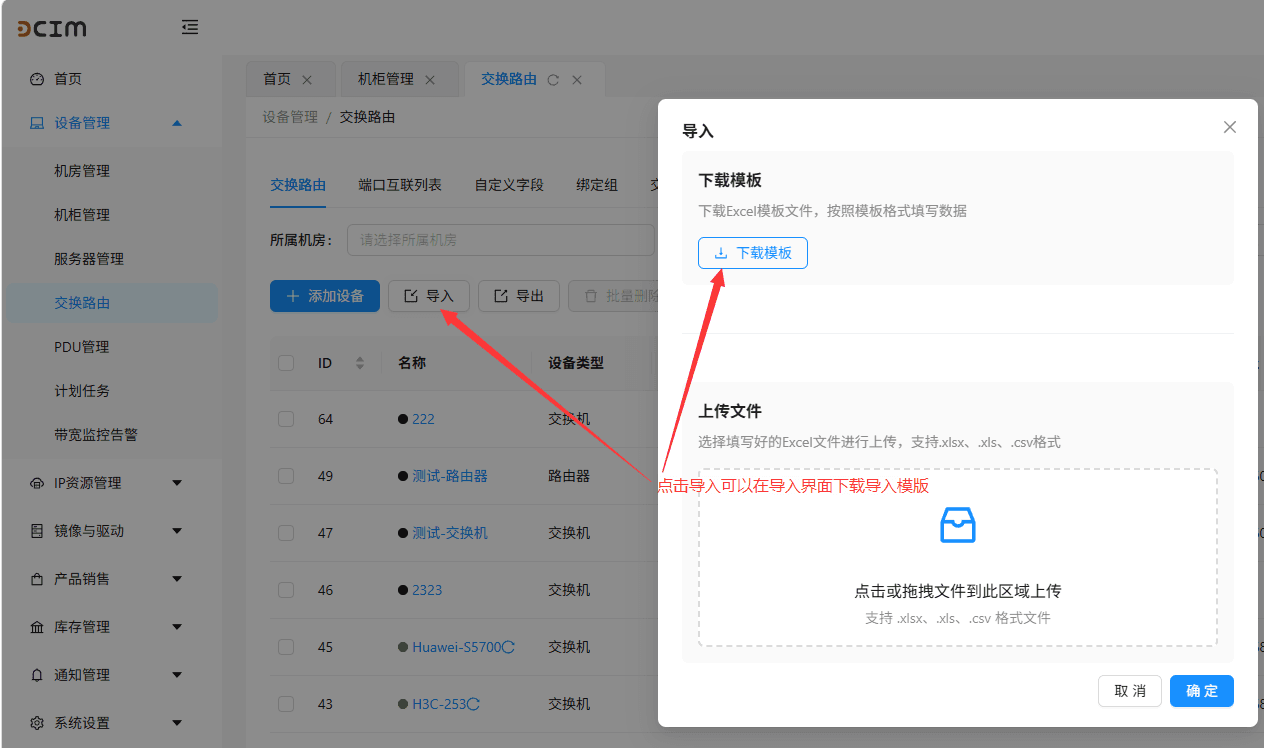

智简魔方 DCIM 2.0 支持通过 Excel 批量导入交换路由信息。

智简魔方 DCIM 2.0 支持通过 Excel 批量导入交换路由信息界面截图

点击【导入】按钮后，您需要先下载弹出窗口的模板文件，下载的 Excel 模板里面，每项数据的作用和填写格式都有标注还有一条示例，请严格按照要求填写。

点击【导入】按钮后，您需要先下载弹出窗口的模板文件界面截图

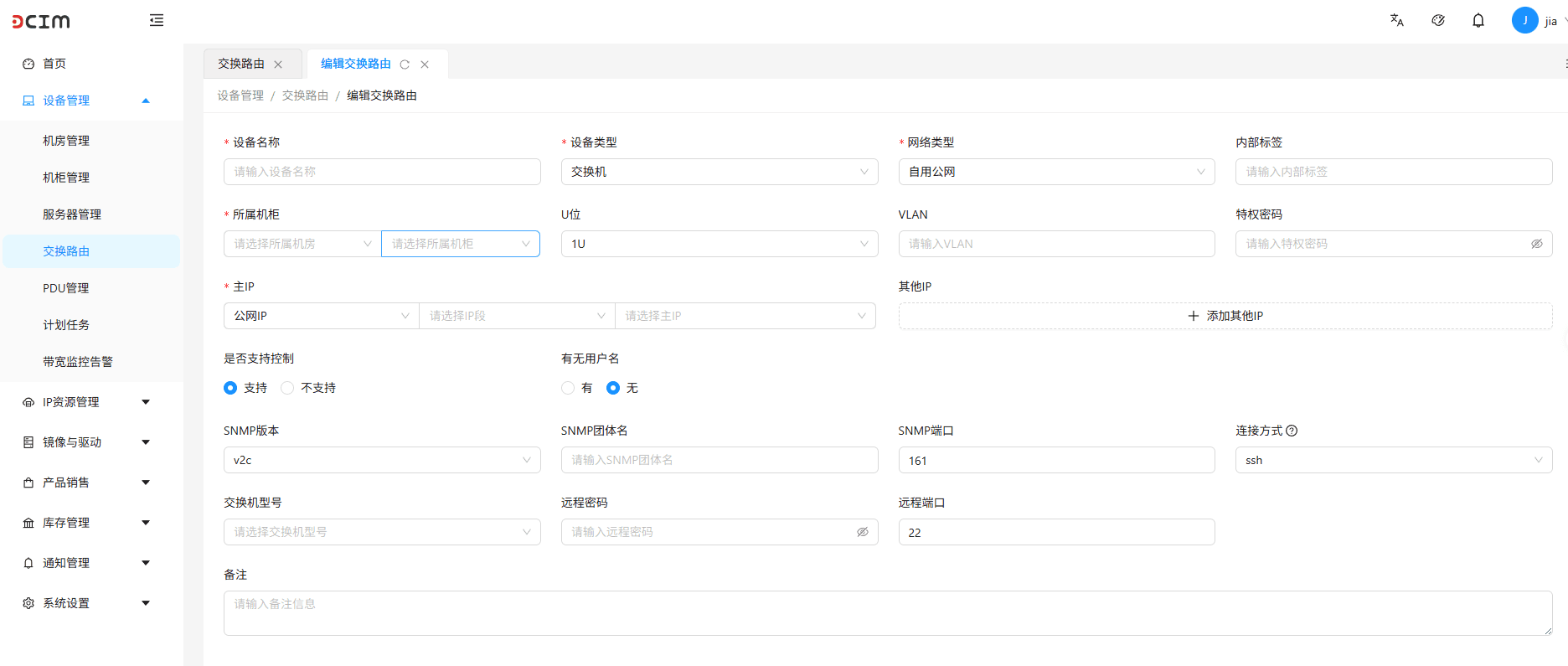

点击【添加设备 】按钮后，在弹出的页面填写对应的信息即可。

点击【添加设备】按钮后，在弹出的页面填写对应的信息即可界面截图

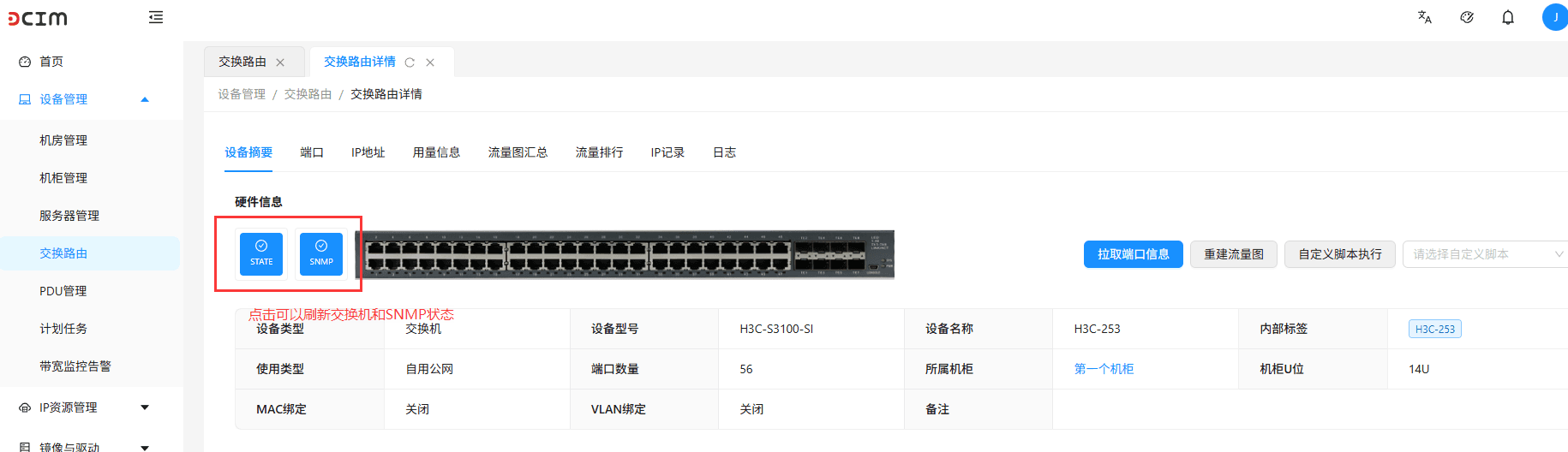

三、硬件信息界面截图

硬件信息前面的；蓝色图标分别对应交换机连接成功和 SNMP 连接成功。如果 SNMP 提示失败，将无法查看交换机流量图。

交换机图片是默认图片，暂不支持自定义。

拉取端口信息按钮：点击后会重新拉取交换机各个端口的数据信息。

重建流量图按钮：点击后会重新建立流量图，会清空之前的流量图。

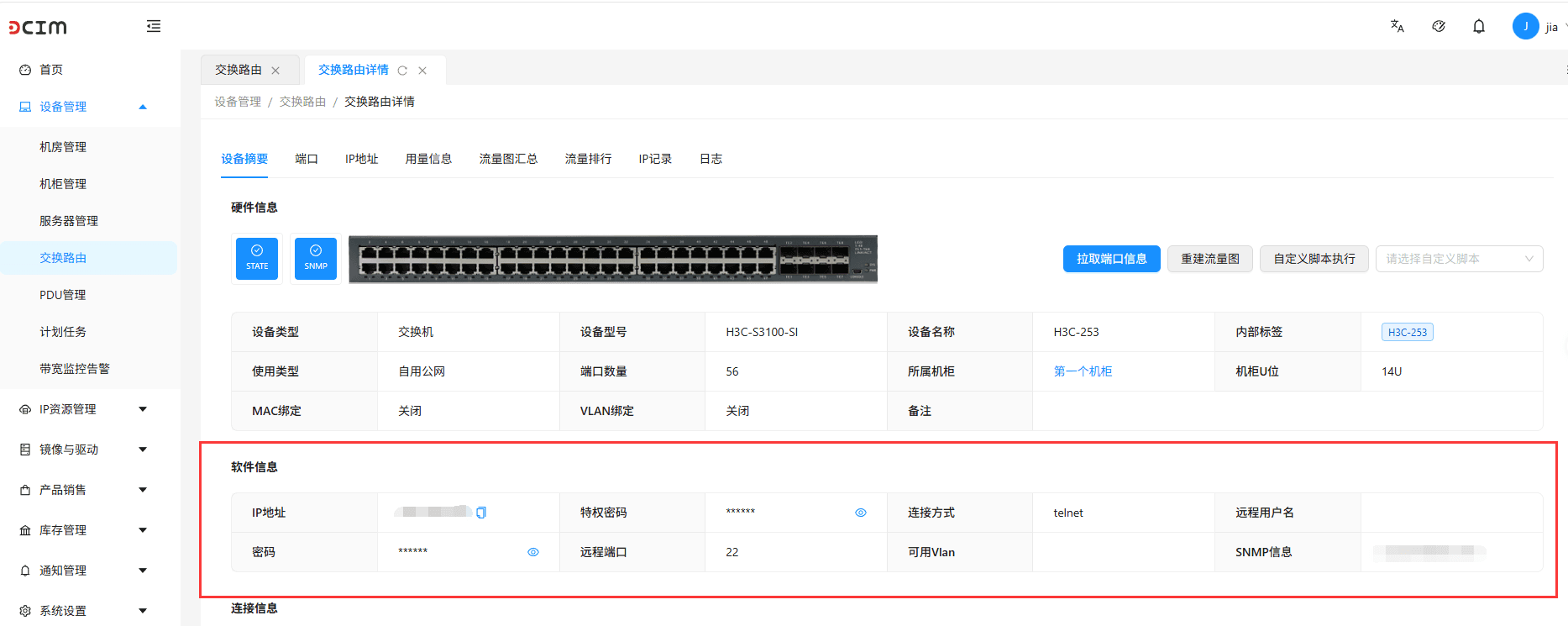

四、软件信息界面截图

软件信息这里记录的是您之前添加交换路由时输入的信息，如需修改信息可以到交换路由列表找到对应设备点击修改即可，注意的是，修改用户名和密码不会影响交换机实际的用户名和密码，如果您修改了交换机的用户和密码，需要手动在此修改。

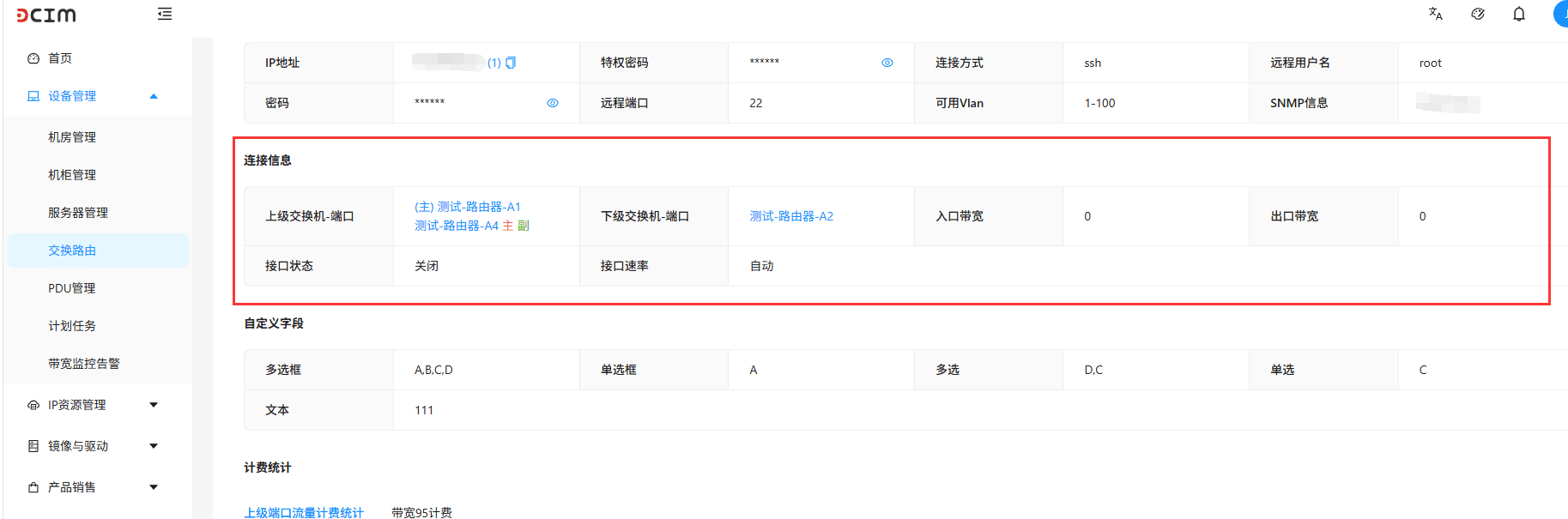

五、连接信息界面截图

连接信息这里，可以看到上级交换机和下级交换机，点击对应交换机可以到对应交换机的详情页面。这里也可以切换主副端口

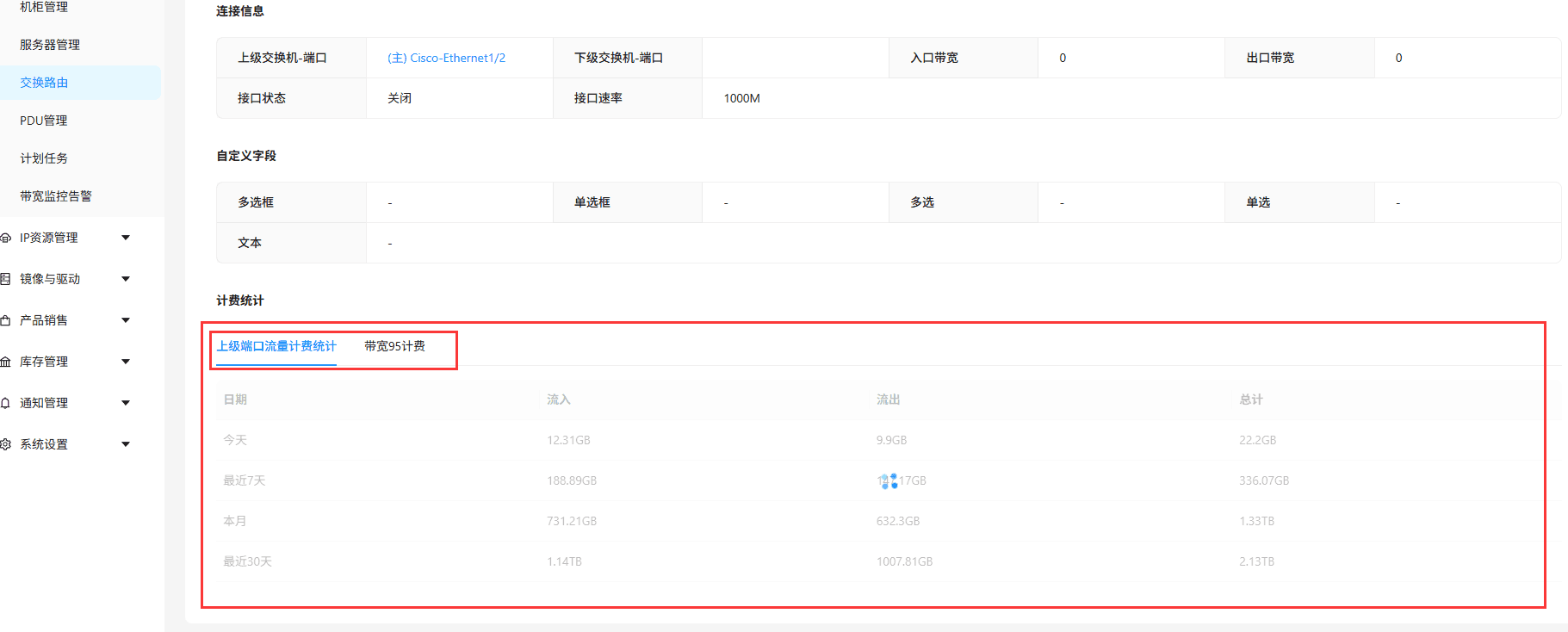

六、计费统计界面截图

计费统计可以查看上级端口流量和宽带 95 计费。

七、标签页界面截图

在交换路由详情页顶部的标签页上面，可以切换显示界面。

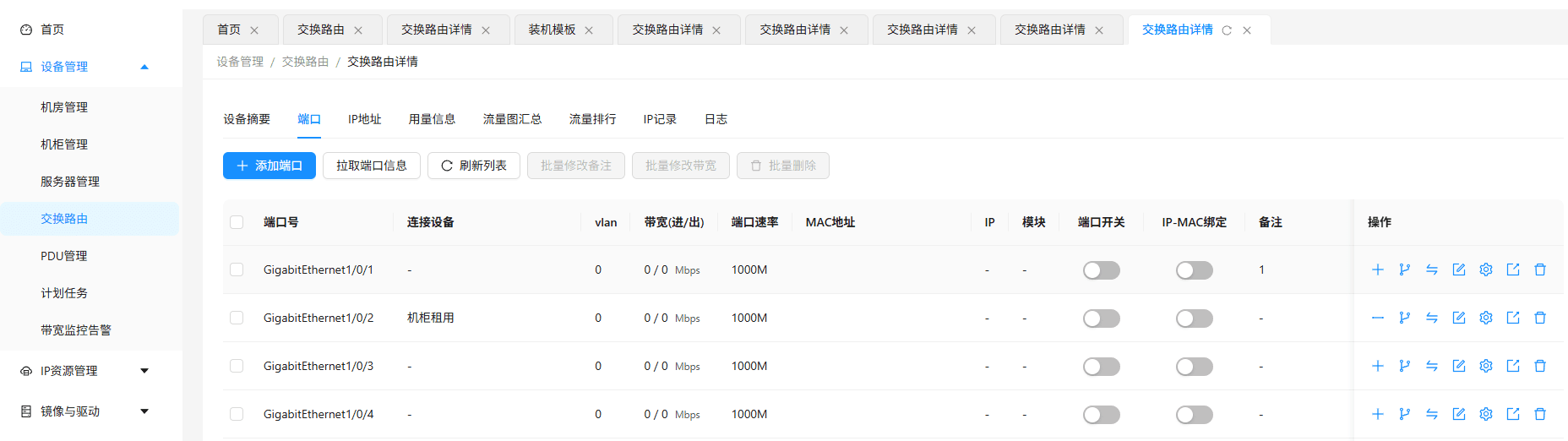

端口标签界面截图

在端口标签页面，记录了每个端口对应的设备，VLAN 和带宽的值可以在右边操作进行修改，也可以在这个页面控制端口的开关。
