机柜管理
本文整理智简魔方 DCIM 2.0 系统中“机柜管理”相关的配置、操作或问题处理内容，供管理员和运维人员按原文步骤查阅与执行。
核心功能定位
机柜管理用于实现机柜资源的全生命周期管理，包括：
资源规范化：维护机柜位置、U 位高度、所属机房、租用状态等信息
容量可视化：以直观的 U 位图展示机柜占用情况，避免超配、错配
业务支撑：支持机柜分配、回收、变更，适配服务器托管、租用等业务场景
核心逻辑：一个机房 → 多个机柜 → 每个机柜有特定 U 位数 → 每台服务器占用若干 U 位
前置准备
在添加机柜之前，建议先完成以下准备工作：
| 准备项 | 说明 | 参考文档 |
|---|---|---|
| 机房创建 | 机柜必须归属于某个机房，需先完成机房的创建和配置 | 机房管理文档 |
| 机柜租用分组 （可选） | 如需按销售分组管理机柜（如“托管 A 区”“租用 B 区”），可先在机柜租用分组中设置 | - |
| 机柜坐标规划 | 提前规划好机柜在机房平面图中的 X、Y 坐标，便于后续可视化定位 | - |
- 新建机柜

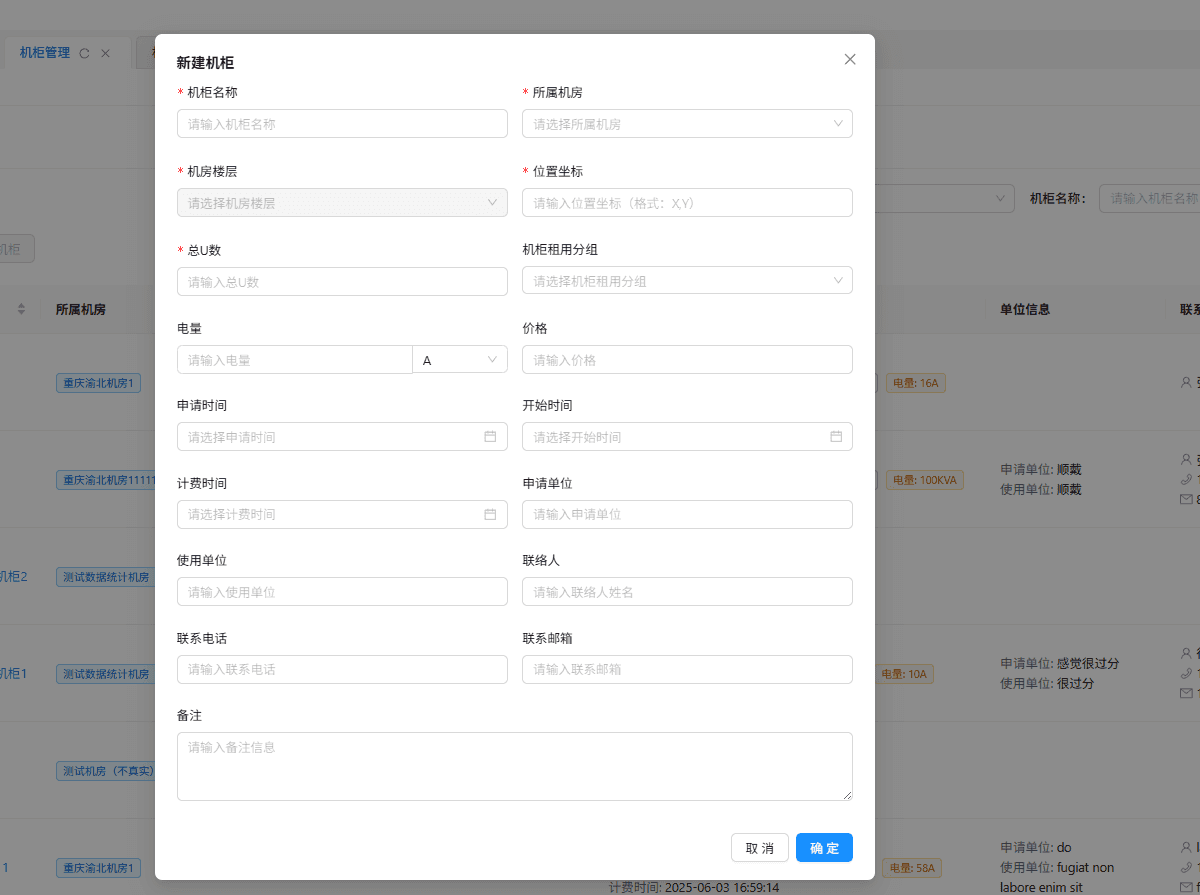

【设备管理】→【机柜管理】→ 点击右上角 “新建” 按钮
**
填写配置 ：
| 机柜名称 | 唯一标识，建议包含位置/编号信息 | A-01、重庆渝北-01 |
|---|---|---|
| 所属机房 | 从已创建的机房列表中选择 | 重庆渝北机房1 |
| 机房楼层 | 如果机房配置了多楼层，在此选择对应楼层 | 1F、2F |
| 位置坐标 | 平面图中的坐标，格式见下方说明 | 见下方示例 |
| 总U数 | 该机柜的可用U位高度（标准机柜通常为42U/45U/48U） | 42 |
| --- | --- | --- |
| 电量 | 机柜可用电力容量（A/VA/KVA） | 16A、100KVA |
| 价格 | 用于成本核算或销售参考 | - |
| --- | --- | --- |
| 开始时间 | 机柜实际启用时间 | 2025-01-15 |
| 计费时间 | 开始计费的节点 | 2025-02-01 |
位置坐标格式：
X,Y位置坐标示例：
10,20-
机柜容量可视化
-

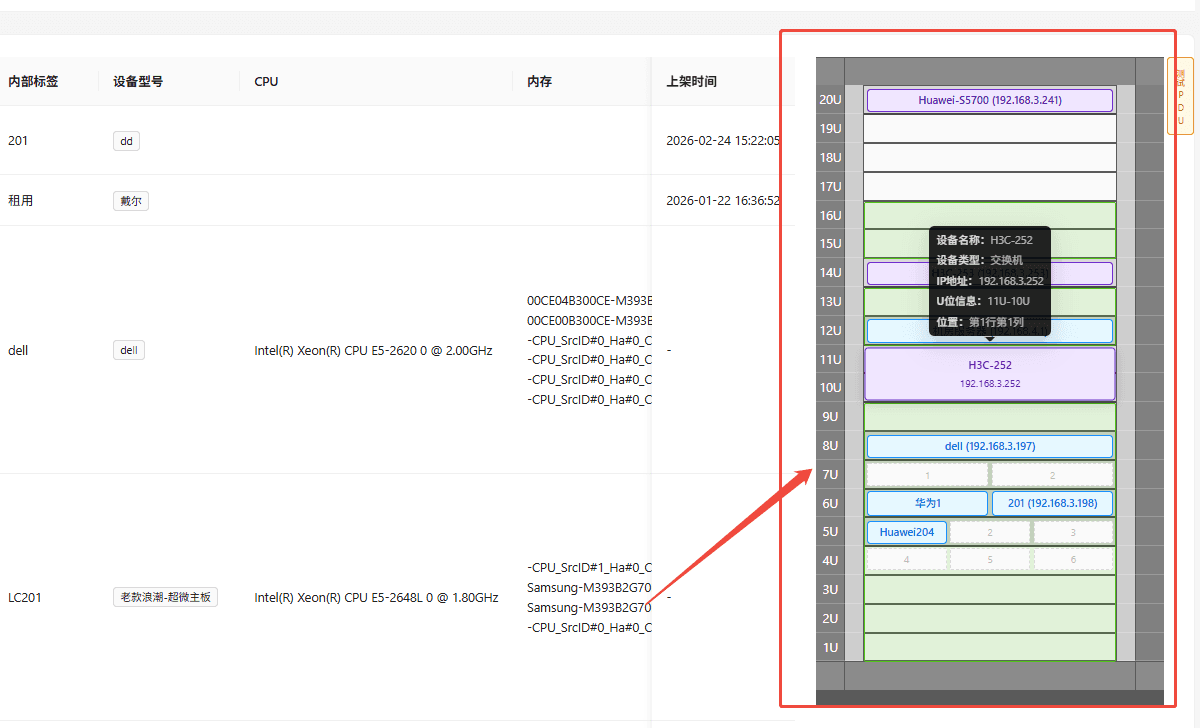

1 查看 U 位图
-
进入【设备管理】→【机柜管理】→ 点击机柜名称
-
系统会显示该机柜的 U 位示意图，从从下到上展示 1U 到总 U 数的每个 U 位
-
每个 U 位会显示：
-
空置：白色/灰色
-
已占用：显示设备名称、类型（服务器/交换机/PDU）
-
占用 U 数：如 2U 服务器会连续占用 2 个 U 位
-

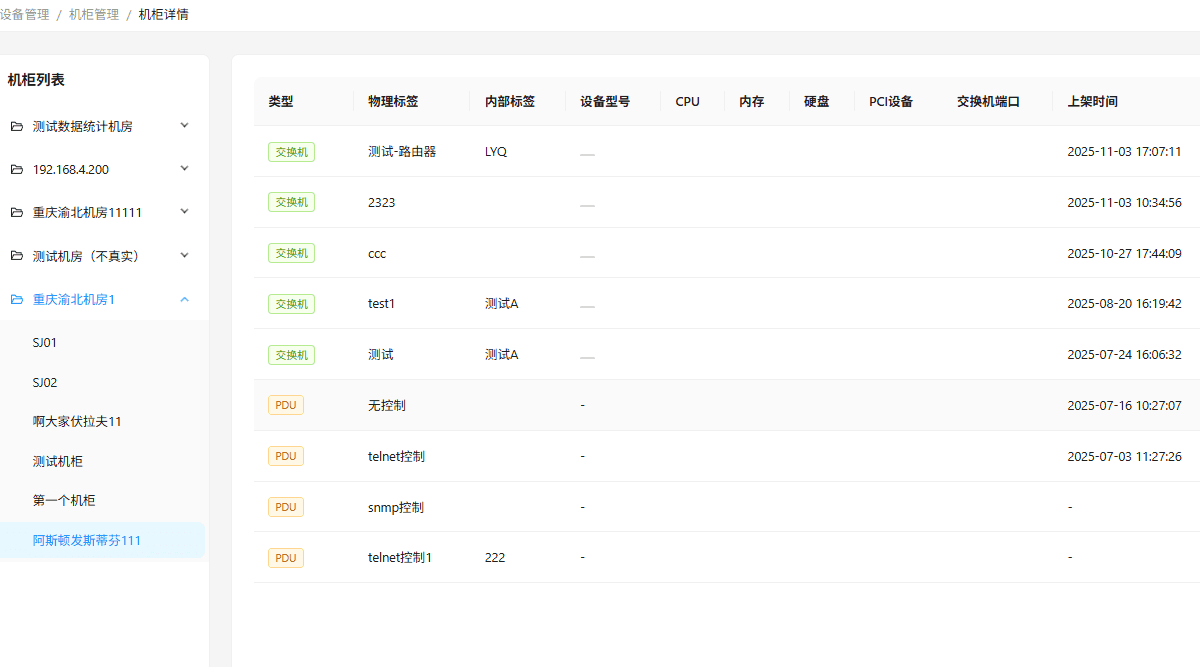

- 2 查看机柜内设备列表
在机柜详情页下方，会列出该机柜内所有设备，包括：
-
类型：交换机、服务器、PDU 等（你的截图中有这三类）
-
物理标签/内部标签：设备识别名称
-
设备型号、CPU、内存、硬盘：硬件配置
-
交换机端口、上架时间：连接信息和时序记录
操作注意事项
-
坐标格式：位置坐标必须使用上方代码块所示的英文逗号分隔格式，否则平面图无法正确定位
-
分组规划：建议根据实际业务提前规划好机柜租用分组，避免后续大批量修改
-
U 位计算：服务器占用 U 数必须与设备实际高度匹配，否则会干扰容量统计的准确性
-
电量记录：对于高密度机柜，务必记录电量信息，避免超负荷风险
